DBOX-3D多箱钢混组合梁软件模块

概述

钢混叠合梁软件模块适用于多箱多室、多箱单室箱室类型。

支持多种轮廓线型，如等宽直桥，变宽桥，圆弧桥等；

支持等高、变高立面形式；

支持直腹板、斜腹板、装饰板、圆弧倒角、带横坡绘制等断面形式；

钢结构隔板单元支持实腹式、框架式、竖向加劲肋等格式；

系梁支持螺栓连接，焊接形式；

桥面板支持预制桥面板，现浇桥面板等形式。

绘制立面图、平面图、断面图、大样图、剖面图、各种材料表等。

绘图展示

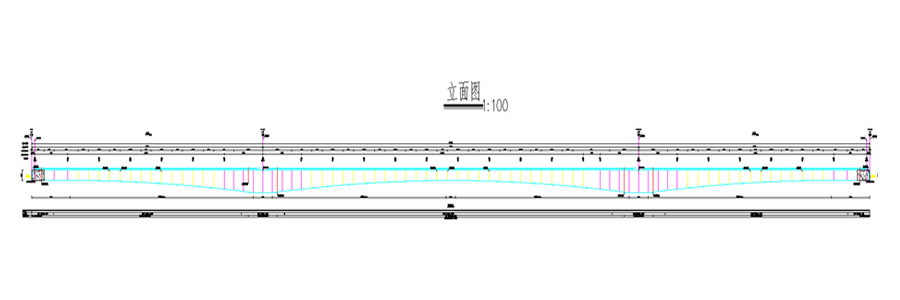

1、立面图

2、顶板布置图

3、底板平面图

4、标准横断面

5、腹板向加劲肋

6、实腹式横隔板

7、横梁处横隔板

9、材料表

更多案例图纸，可在下方百度网盘中下载，或加入QQ群：230594117咨询。
