近期,根据实际应用需求,桥友研发了曲线绘制模块。
曲线绘制模块,主要针对解决在钢结构加工工序中绘制基础轮廓线问题。在设计单位不提供电子版设计图纸时,手动基础轮廓线比较繁琐,且浪费时间,针对这一问题,软件进行了相应的解决。

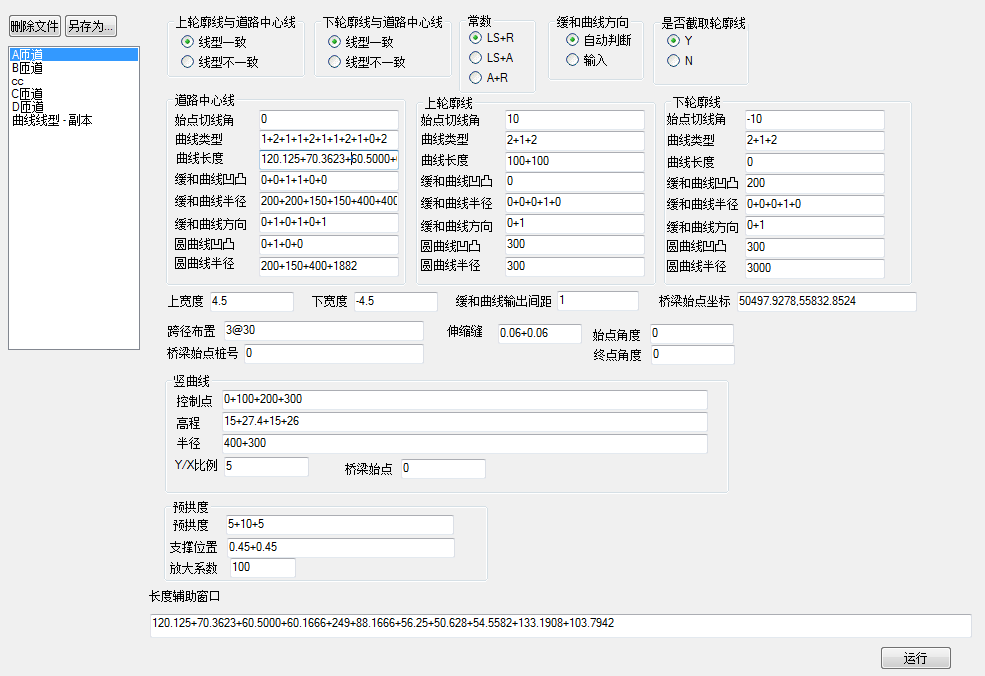

软件通过数据填写进行曲线参数的输入。如下图所示,输入的参数有圆曲线长度和半径,缓和曲线段的长度、回旋系数等。

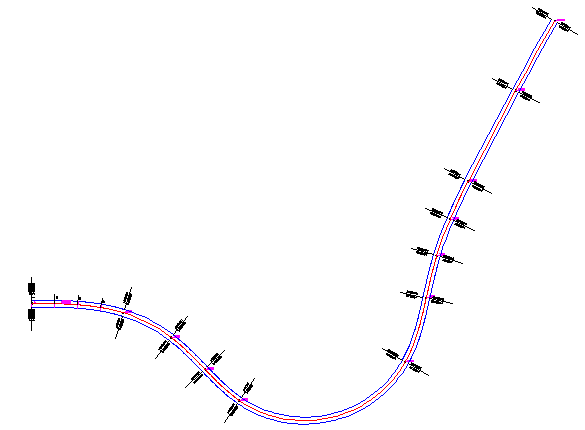

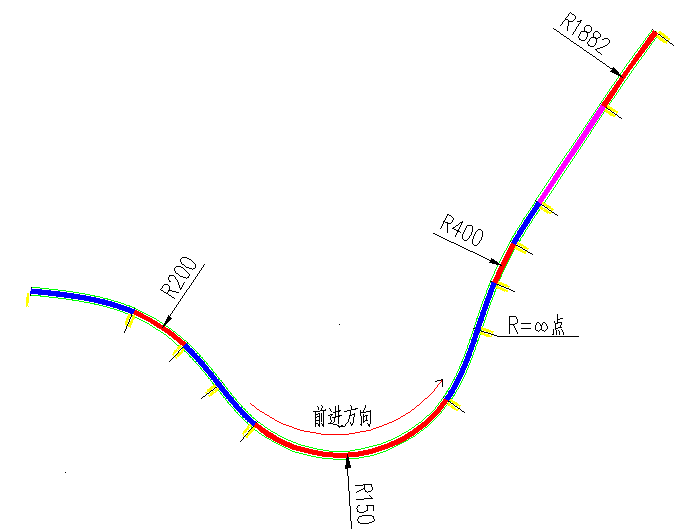

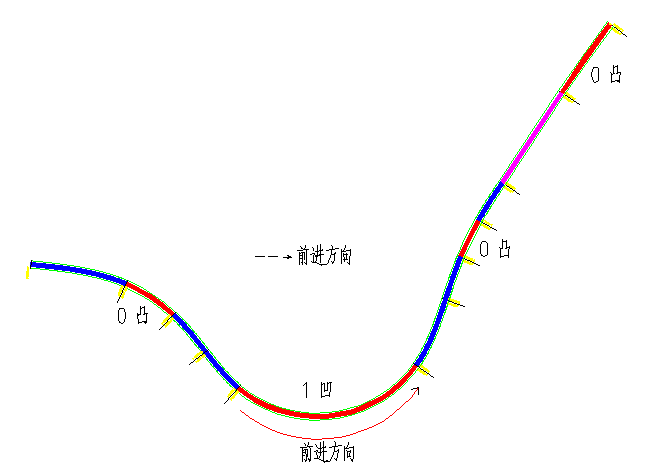

软件根据输入的参数,进行各种曲线类型的判断和图纸的绘制,如下图所示的绘制过程内容:

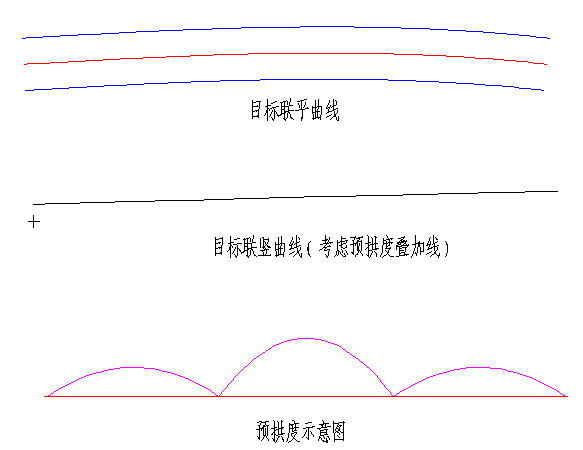

数据输入和绘图过程还包括竖曲线内容,最终结合平曲线和竖曲线的输入结果,将详细设计所需要的前处理图形进行绘制。
